مقدمه ای بر دوربینهای مداربسته :

آموزش دوربین مداربسته : یکی از  سیســتمهایی که امروزه بــرای کنترل و نظارت بــر محیط زندگــی و کار و همچنین ایجــاد امنیت و آسایش بیشتر مورد استفاده قرار می‌گیرد، سیستم های تـلویزیوني مـــدار بسته یاهمان سیستم های دوربین مدار بســته (CCTV) است.

این سیســتم ها به نام سیستم های کنترل تصویري یا تجهیزات ویدئویي مدار بسته (CCVE) نیز نام گذاری می شوند.

با توجه به تنظیماتي که روي دوربین های مداربسته و سایر تجهیزات مي توان انجام داد این سیســتم ها در شرایط جوّي متفاوت و در روز و شب نیز کارآیي مناسب دارند.

برخی از مکان هایی که این سیستم های نظارت تصویری و مداربسته مورد استفاده قرار می‌گیرند به شرح زیرند:

 بانك هــا، ادارات، کارخانجات، فروشــگاه هاي بزرگ، جاده هــا و خیابانهــا (جهــت کنترل عبــور و مرور) پارکینگ ها، اماکن عمومی مانند ســالن های فرودگاه ها و ایســتگاه های راه آهن و قطار شهری و… .

استفاده از سیســتم های دوربین مدار بســته و پیشرفت آن روز افزون اســت و با توجه به فناوری ساخت تجهیزات آن که مبتني بر صنعت الکترونیك و کامپیوتر است ساخت و تولید تجهیزات این سیســتم ها دائماً در حال تکامل و پیشــرفت اســت .

در این بخش اصول کلي و امکانات عمومي این سیستم های مداربسته بررسی می شود .

اصول كار سیستم های دوربین مدار بسته

اصول کار سیستم های دوربین مدار بسته به این صورت اســت که ابتدا تصاویر توسط دوربین ها دریافت می شود.

سپس براي نمایش و پخش به مانیتور یا تلویزیون انتقال می یابد.

همچنین براي ضبط یا تغییر نحوه نمایش روي مانیتور و پخش همزمان تصاویر دوربین ها و کنترل از راه دور، دوربین ها نیز از تجهیزات و امکانات لازم برخوردارند.

دستگاه های ضبط سیســتم دوربین مدار بسته می توانند حرکت را در محدوده تحت نظارت سیستم، تشخیص بدهند و اعلام خطر کنند. و یا توسط حسگرهای خاصي تحریك شــوند وازمحل مورد نظر اقدام به ضبط تصویر کنند.

به این قابلیت دستگاهها قابلیت تشخیص حرکت یا Motion Detection (MD) می‌گویند.

براي کنترل ورود و خروج افراد به یك محل و براي کنترل مکان هاي وسیع توســط چندین دوربین و نمایش همزمانِ تصویر آن ها و نظارتِ ســمعي و بصري از فواصل  دور، بدون نیاز به حضور فیزیکيِ کنترل کننده در محل و در دستگاه هایي که کنترل بصري آن ها توســط انسان ناممکن یا خطر آفرین باشد نیز مي توان از این سیستم ها استفاده کرد.

انواع سیستم های دوربین مدار بسته

سیستم های دوربین مداربسته را بر اساس نحوه ارسال تصویر گرفته شده توسط دوربین به مرکز کنترل، به انواع زیر تقسیم می کنند:

الف: سیستم هایی که توسط کابل هم محور (کواکسیال) و یا کابل شبکه (CAT5/6/7) تصویر را منتقل  می‌کنند. این سیستم ها کم هزینه ترین نوع هستند.

ولی در اجرای آن ها مشکلات سیم کشی و مشکل افت کیفیت تصویر در فواصل طولانی (بیشتر از 300 متر) و در نتیجه محدودیت مســافت ارسال وجود دارد. تصویر زیر یك نمونه از این سیســتم های مداربسته را نشان می دهد.

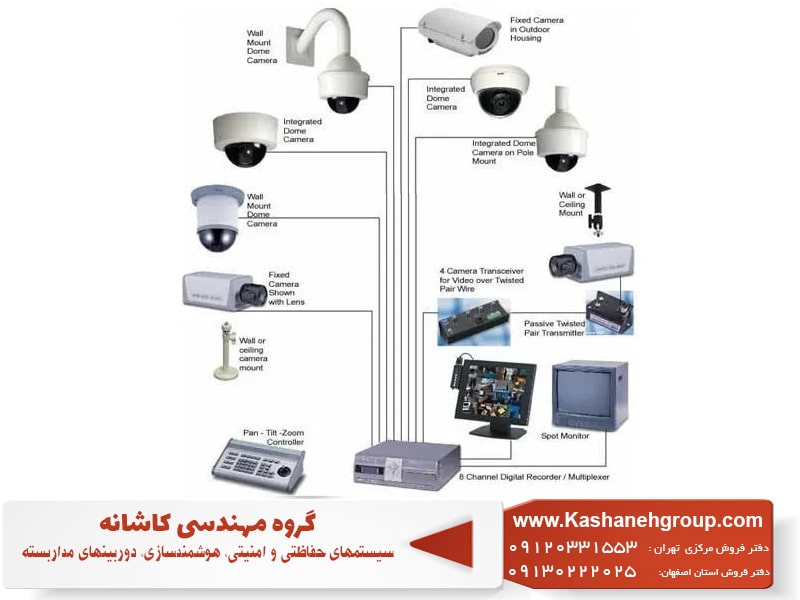

نمونه سيستم دوربین مداربسته كه توسط سيم كواكسيال (كابل هم محور) تصوير را منتقل مي كند

ب: سيســتم هايي كه تصوير دوربینهای مداربسته را به صورت بي سيم انتقال  مي‌دهند.

هزينه اجراى اين سيســتم ها به دليل استفاده از آنتن ها و تجهيزات گيرنده و فرستنده راديويي، بالاتر است ولي مشكلات سيســتم هاى نوع قبلي تا حدودى در آنها رفع شــده است.

در تصویر بعضي از قسمت هاى سيســتم از تجهيزات بي سيم استفاده شده است:

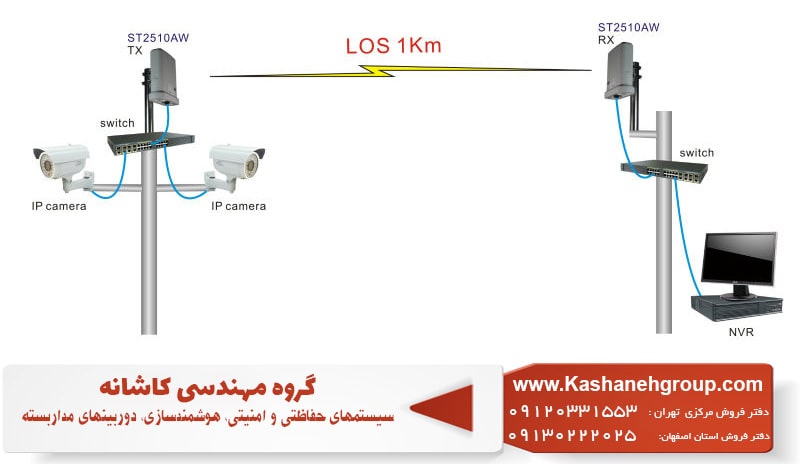

سيستم مداربسته كه در بعضي از قسمت ها تصوير را به صورت بي سيم انتقال مي دهد

سيســتم هاى دوربين مداربســته  مي توانند به صورت تركيبي از سيستم هاى  بيســيم و باسيم نيز طراحي و اجرا شوند.

تجهيزات سيستمهاى دوربين مداربسته

عموماً در سيستم هاى دوربين مداربسته تجهيزات زير مورد استفاده قرار مي گيرد:

1. دوربين مداربسته (CCTV Camera)
2. میکروفون (Microphone)
3. منبع تغذیه یا آداپتور دوربین مداربسته (Adapter / Power supply)
4. نمایش دهنده تصویر یا مانیتور دوربین (Monitor)
5. کابل مخصوص دوربین مداربسته (Cable)
6. کاور دوربین (camera housing)
7. پایه دوربین (CCTV base/Mount/Bracket)
8. کنترل کننده دوربین (Controller)
9. انتخاب کننده تصویر (Switcher)
10. کواد (Quad)
11. ضبط کننده تصاویر مداربسته (Recorder)

اكنون به شــرح تفصيلي هر يك از تجهيزات سيســتم دوربين مدار بسته مي پردازيم:

دوربین مداربسته (CCTV camera):

دوربین هاي مورد اســتفاده در سیســتم های دوربین مدار بســته در انواع گوناگون و بــا امکانات متفاوتي ســاخته شــده اند و عموماً به نام دوربین مداربسته شــناخته مي شــوند.

وظیفــه اصلي دوربیــن، تهیه ســیگنال ویدئویي از مکان تحت کنترل، جهت ارسال یا نمایش روي مانیتور یا تلویزیون است.

انواع دوربین های مداربسته

• دوربین هاي پین هل یا پین هول (PinHole):

 این دوربین ها  از طریق دریچه کوچکی که در قســمت جلوی دوربین روی لنز قرار دارد، تصویر برداری  می‌کنند.

این دستگاه به سبب کوچکی و امکان مخفی کردن آن  بیشتر به دوربین مخفي معروف است.

به صورت بي سیم نیز عرضه  می‌شــود.

چند نمونه از ایــن دوربین های مخفی یا پین هول را در شکل زیر مي بینید.

دوربين هاى پين هل، دوربین پین هول، Pin-Hole CCTV

دوربین های پین هول چگونه کار می کنند؟ دوربین های پین هول به جای داشتن لنز، دارای یک دیافراگم کوچک (پین هول) هستند که نور را وارد می کند.

این نور از دیافراگم عبور می کند و تصویری معکوس را در طرف مقابل دستگاه پخش می کند. این تصویر به چشم‌انداز درست در فیلم دوربین برگردانده می‌شود.

دوربین پین هول چه ویژگی خاصی دارد؟

در این قسمت می خوانیم، دوربین پین هول – تعریف، نحوه ساخت دوربین پین هول …

دوربین پین هول ساده ترین نوع دوربین است.

لنز ندارد. دوربین پین هول فقط از یک دهانه کوچک (یک دهانه به اندازه سوراخ سوزن) استفاده می کند تا تمام پرتوهای نور را در کوچکترین منطقه ممکن متمرکز کند تا تصویری را تا حد امکان واضح به دست آورد.

تصویر ساده ای که با استفاده از دوربین پین هول تشکیل می شود همیشه معکوس است.

بعضی از ایــن دوربین ها برای مخفی بــودن در داخل آشکارسازهای سیستم دزدگیر یا اعلام حریق جاسازی می شوند. نمونه  آنها را در شکل زیرمی‌بینید.

دوربين هاى مخفي در داخل آشكارسازها، دوربین مخفی

ادامه مقاله آموزش دوربین مداربسته:

• دوربین هاي مینی (Mini CCTV):

 دوربین هاي کوچک و ارزان قیمتی هستند که بیشتردر سیســتم های دوربین مدار بسته کوچک، مورد استفاده  قرارمی‌گیرنــد.

اکثراین دوربین هــا داراي لنزثابت اند و خروجــي تصویر آن ها به صورت فیش ویدئویي اســت.

معمــولاً در آیفون های تصویری از ایــن نوع دوربین ها استفاده می شود. یک نمونه از این دوربین ها را در شکل زیر مي بینید.

دوربين هاى ميني

در هر صورت، دوربین مینی درست مانند یک دوربین مداربسته معمولی کار می کند.

مگر این واقعیت که کمی کوچکتر طراحی شده است، بنابراین کار پنهان کردن آن بسیار آسان تر است.

این دستگاه با استفاده از یک لنز کار می کند که از طریق آن نور ورودی را می گیرد.

سپس نور بر روی شبکه کوچکی از آشکارسازهای نور متمرکز می شود.

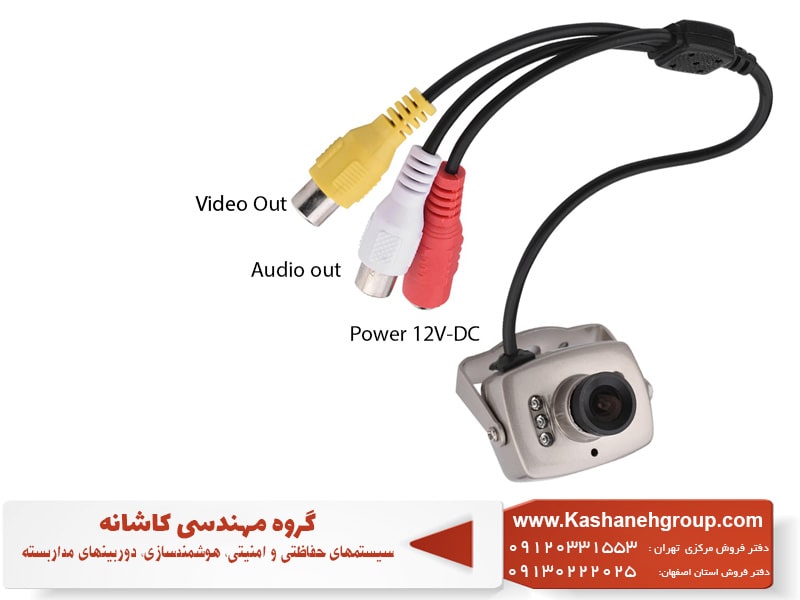

شــکل زیر ورودی تغذیــه و خروجی صــدا و تصویر دوربین را نشان می دهد.

ورودی تغذیــه و خروجی صــدا و تصویر دوربین مداربسته

دوربینهای مدار بسته صنعتی – آموزش دوربین مداربسته

• دوربین هاي مداربسته صنعتي :

در این  دوربینها امکاناتــي نظیر قابل تعویض بودن لنز و امکان تنظیم عدســی و دریچه نور و کلیدهای تنظیم کیفیت تصویر وجود دارد.

یکی از منعطف ترین گزینه های موجود برای صاحبان خانه و مشاغل با توجه به دوربین های امنیتی، دوربین باکس راه حلی قابل اعتماد برای کسانی است که به دنبال انعطاف پذیری در نظارت خود هستند.

برخلاف اکثر گزینه‌های دیگر برای نظارت، دوربین‌های باکس را می‌توان بر اساس ترجیح مالک با اجازه دادن به مالک برای تغییر بخش‌های خاصی از دوربین شخصی‌سازی کرد.

تصاویری از نمونه دوربینهای صنعتی را در شکل زیر ملاحظه می‌کنید.

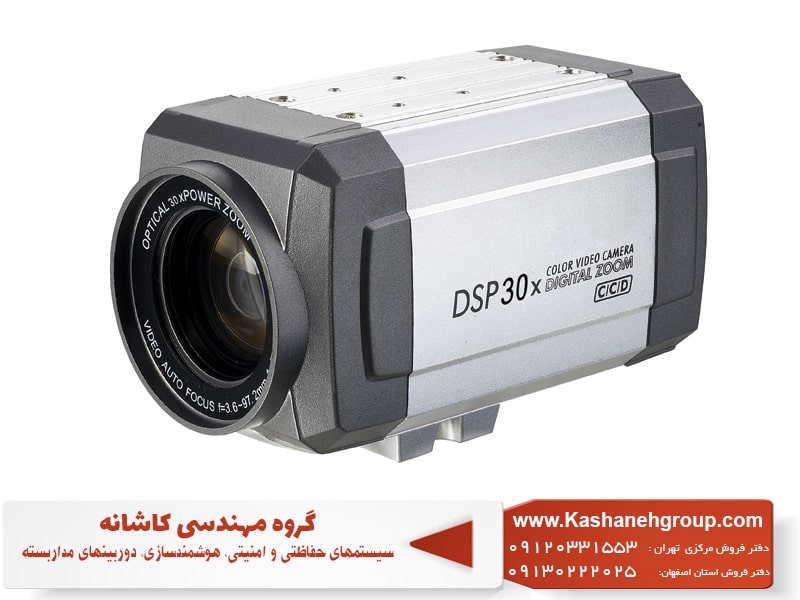

نمونه دوربینهای مداربسته صنعتی (با لنزهای جداشونده و قابل تعویض)

دوربین های صنعتــی امکان تنظیم لنز از نظر بزرگ نمایی (زوم) و وضوح تصویر(فوکوس) توســط یک کنترل کننده را دارند که در شــکل زیر چند نمونه ازاین نوع دوربین ها نشان داده شده است.

دوربین های صنعتــی امکان تنظیم لنز از نظر بزرگ نمایی (زوم) و وضوح تصویر(فوکوس)

دوربینهای مدار بسته دید در شب – آموزش دوربین مداربسته

• دوربینهاي دید در شب مداربسته :

ایــن دوربین ها داراي حســگر نوری (فتوســل) برای تشــخیص نور محیط انــد و هنگام تاریک شــدن هوا لامپ های (LED) تولید کننده نور مادون قرمز از خود اشعه مادون قرمز ساطع  می‌کنند.

اینکارتوانایي تصویر برداري در شــب را نیز برای دوربین مداربسته به وجود می آورد.

شــکل این دو قسمت را روی دوربین نشان می دهد.

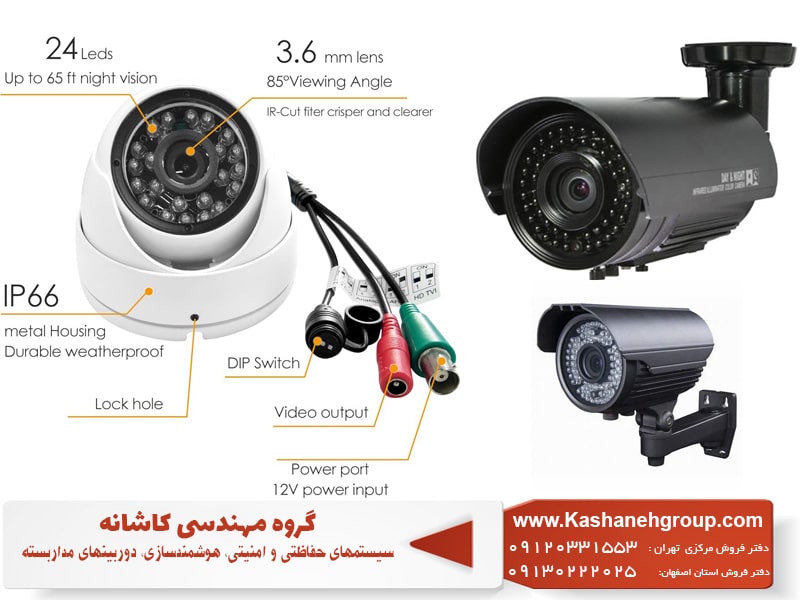

دوربینهای مداربسته دید در شب با اسنتفاده از لامپ های LED مادون قرمز

معمولاً امــکان تعویض لنز روی دوربینهای مداربسته دید در شب وجود نــدارد.

اما امکان اعمال تنظیماتــی روی لنز و کیفیت تصویــر در برخی از مدل ها وجود دارد.

ســاختمان این دوربینهــا در مقابل نفوذ آب و رطوبــت و گرد و غبار حفاظت شده است و  می توان آنها را در فضای باز نصب کــرد.

این دوربینها به صورت ســقفی و دیواری نصب می شــوند.

در شــکل زیر نمونه های مختلفی از این دوربین های مدار بسته دید در شب را  می بینید.

دوربین های مدار بسته دام یا سقفی – آموزش دوربین مداربسته

• دوربينهاى سقفي ثابت و سريع (speed dom) :

ايــن دوربين ها به صورت ســقفي يــا روى پايه اى به صــورت آويزان نصب مي شــوند.

درصورتي كه به همراه خود پايه قابل كنترل داشــته باشــند كه امكان حركت ســريع  دوربين را در تمام جهات به صورت 360 درجه فراهم كند، سقفيِ سريع  یا اسپیددام ناميده مي شوند.

امكان تنظيم لنز از نظر فاصله و مقدار نور محيط نيز در اين دوربين ها وجود دارد.

كنترل اين دوربين ها توسط دستگاه كنترولر يا ضبط كننده و يا با استفاده از نرم افزار ويژه روى رايانه انجام مي شود.

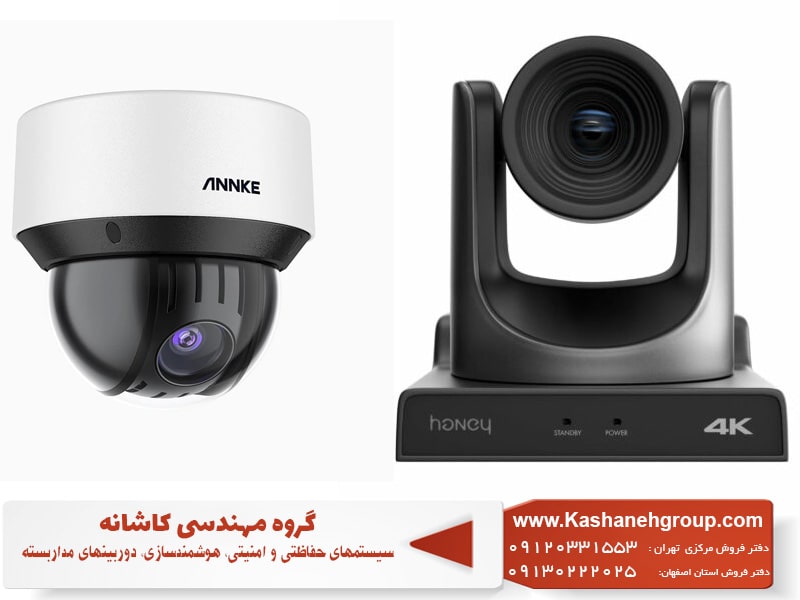

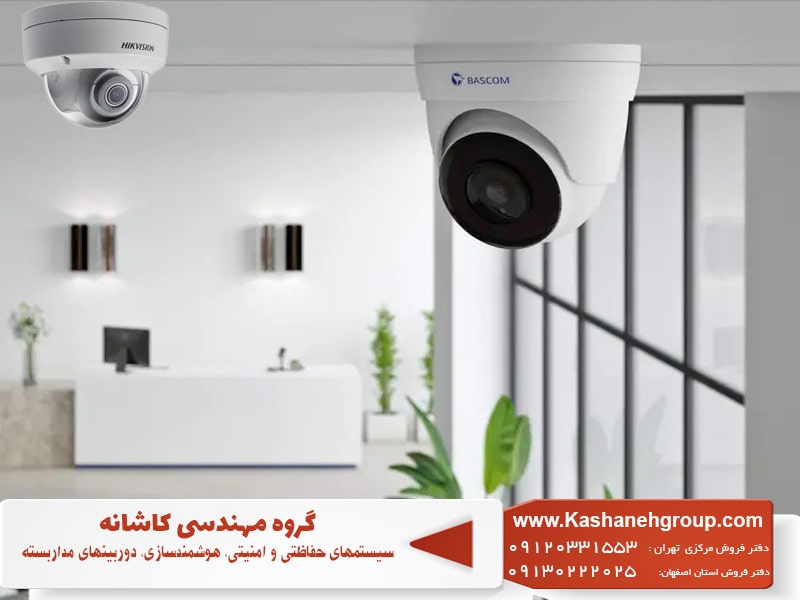

نمونه دوربینهای مداربسته سقفی یا دام در دو نوع ثابت و چرخشی (تصویر سمت راست دوربین ثابت و تصویر سمت چپ دوربین چرخشی)

دوربینهای مداربسته بی سیم – آموزش نصب دوربین مداربسته

• دوربينهاى بيسيم :

ایــن دوربین ها داراي یک فرســتنده (TX) در داخل خود دوربین و یک گیرنده (RX) هستند، که مي‌توانند، بســته به قدرت فرستنده در برد معیني، تصویر را بدون نیاز به سیم‌کشي ارســال کند.

شکل زیر انواع این دوربینهای بیسیم را به همراه گیرنده نشان می دهد.

• دوربينهاى تشخيص دهنده حركت (MAD)

اين دوربين ها طورى طراحي شده اند كه در صورت ايجاد حركت در محيط، شروع به فيلم بردارى مي‌نمايند.

در صورتيكه در محيط شــيئي حركت نكند، فيلمبردارى نمي كند.

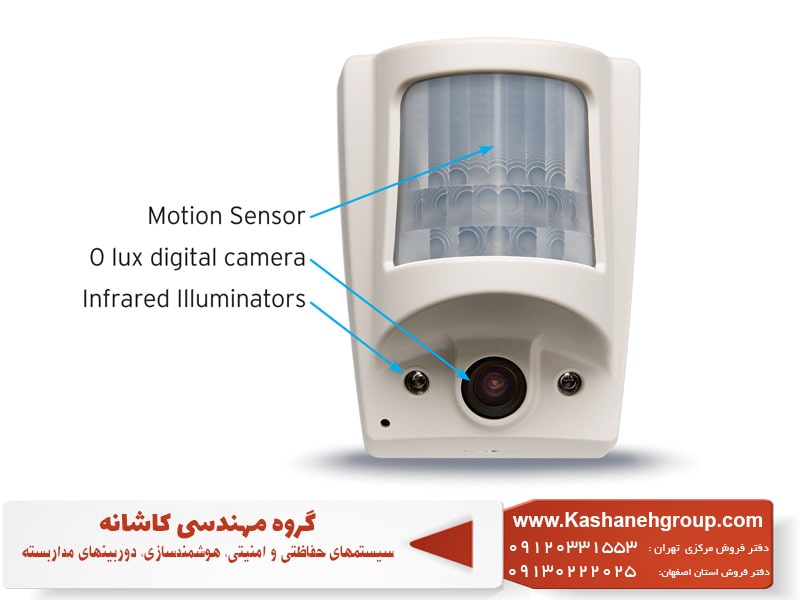

در شکل زیر دو نوع چشمي تشخيص دهنده حركت با دوربين مدار بسته نشــان داده شــده است كه در هنگام ايجاد حركت دوربين شروع به كار مي‌كند و تصوير را به دستگاه ضبط كننده مي فرستد.

انواع دیگری از این دوربینهــای تشخیص حرکت نیز تصویر را در حافظه داخلی خود ضبط می نماینــد.

همچنین امکان انتقال تصویر از دوربین با ســیم کارت تلفن همراه وجود دارد.

دو نمونــه از این نــوع دوربین ها را در شــکل زیر می‌بینید.

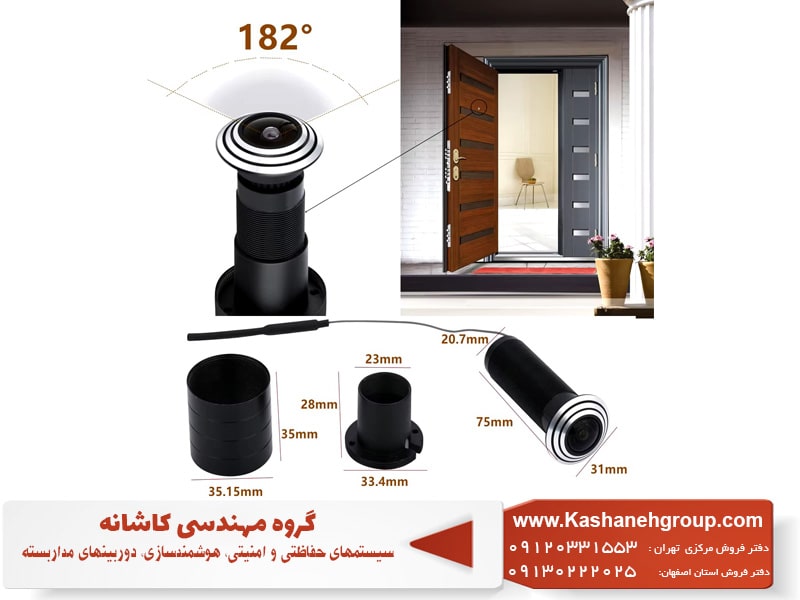

دوربینهای تودری یا دوربینهای چشمی آپارتمانی

دوربينهاى تودرى :

اين دوربين ها در داخل درِ ورودى آپارتمان ها و سويت ها و منازل شخصي نصب مي گردند.

توضیح این که ممکن اســت یک دوربین داراي چند امکانات باشد، مثلاً هم داراي امکان دید در شب و هم بي سیم باشد و یا داراي امکانات دوربین هاي صنعتي باشد.

3    قسمتهاى مختلف دوربين

دوربین مداربسته از چهار قسمت اصلی تشکیل شده است:
